واحدهای مسکن بیضی فولادی SAPFL2/SBPFL2 فشرده شده
واحدهای مسکن بیضی فولادی فشرده SAPFL2/SBPFL2 برای مقاومت در برابر بارهای شعاعی با یک عملکرد تراز کردن اتوماتیک {{2}. این نوع واحد فولادی فشرده شده با وزن سبک است که در برنامه های ماشین آلات با سرعت چرخش کم یا بار سبک استفاده می شود.
شرح محصولات
نوع محصول:واحدهای مسکن بیضی فولادی SAPFL2/SBPFL2 فشرده شده
نام تجاری: CTS یا OEM
شماره مدل: سری SBPFL2/SAPFL2
مادی: مسکن: فولاد مهر شده/فولاد فشرده شده
بلبرینگ UC: فولاد کروم ، GCR15
گواهی: ISO 9001
درجه: ABEC-1 ، ABEC-3 ، ABEC-5
ویژگی های محصولات
این محفظه توسط فولاد مهر ساخته شده است ، یاتاقان های توپ درج سری SB2 یا SA2 با حلقه داخلی گسترده تر از حلقه بیرونی هستند. حلقه بیرونی دارای یک سطح کروی کوتاه شده است که می تواند با سطح کروی مقعر محفظه یاتاقان برای دستیابی به محوریت اتوماتیک مطابقت داشته باشد.
ساختار داخلی یاطاقان توپ درج همانند بلبرینگ های توپ شیار عمیق است ، اما حلقه داخلی توسط پیچ های بالا ، آستین های خارج از مرکز یا آستین های بستن برای نصب و جداسازی آسان ثابت است.

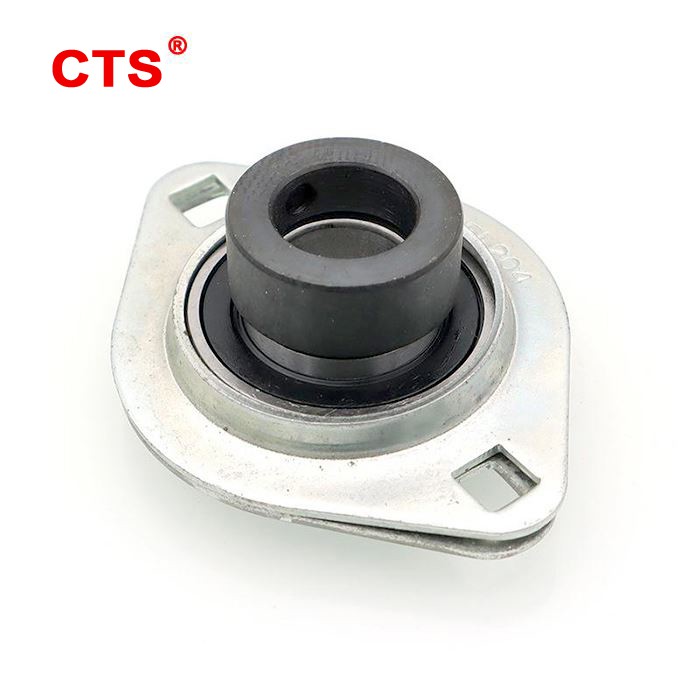

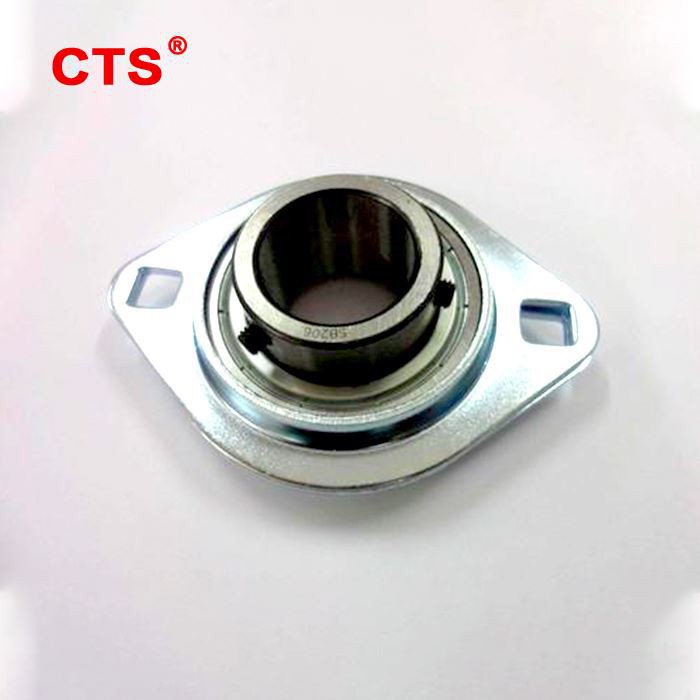

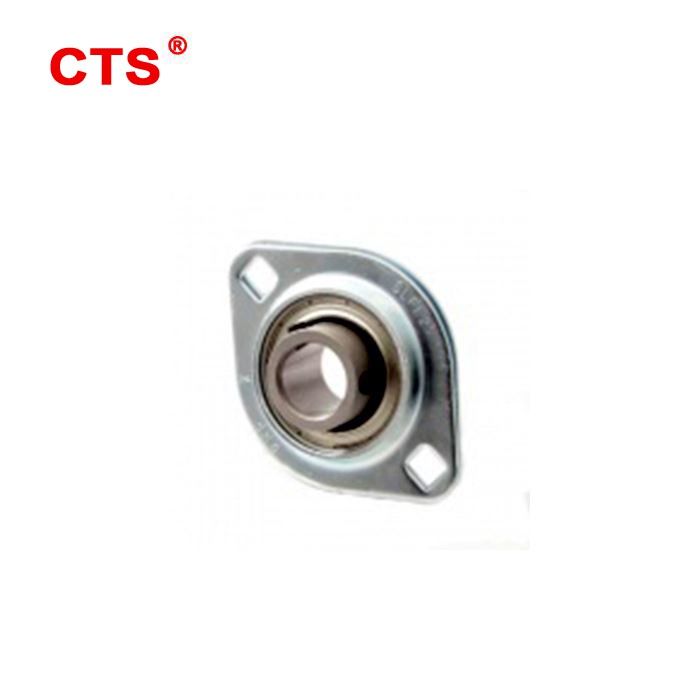

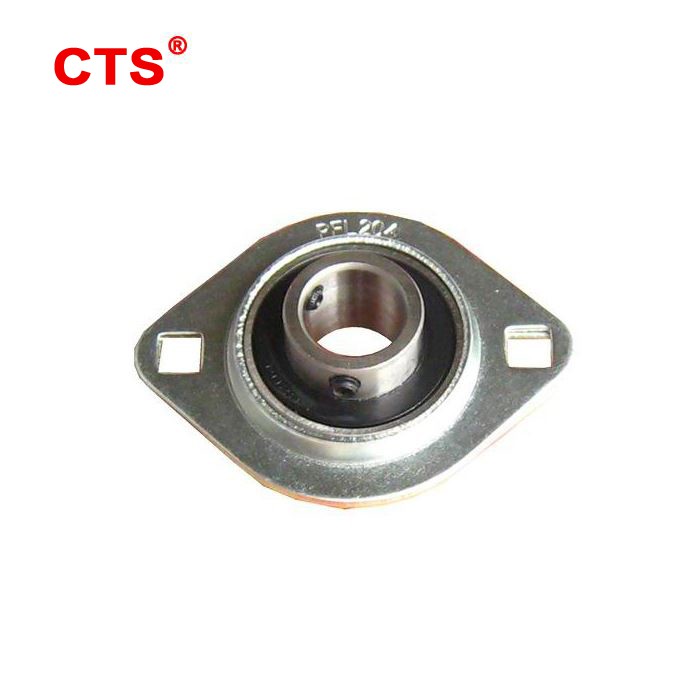

عکسهای دقیق
محصولاتابعاد
| واحد شماره | دیا | ابعاد (میلی متر) | اندازه پیچ | وزن (کیلوگرم) | |||||||||
| d | |||||||||||||
| (در) | (میلی متر) | H | J | L | A | A1 | N | B | S | (میلی متر) | (در) | ||
| SBPFL201 | 12 | 81 | 63.5 | 59 | 14 | 4 | 7 | 22 | 6 | M6 | 1/4 | 0.23 | |
| SBPFL201-8 | 1/2 | 81 | 63.5 | 59 | 14 | 4 | 7 | 22 | 6 | M6 | 1/4 | 0.23 | |
| SBPFL202 | 15 | 81 | 63.5 | 59 | 14 | 4 | 7 | 22 | 6 | M6 | 1/4 | 0.23 | |
| SBPFL202-10 | 5/8 | 81 | 63.5 | 59 | 14 | 4 | 7 | 22 | 6 | M6 | 1/4 | 0.23 | |
| SBPFL203 | 17 | 81 | 63.5 | 59 | 14 | 4 | 7 | 22 | 6 | M6 | 1/4 | 0.23 | |
| SBPFL203-11 | 11/16 | 81 | 63.5 | 59 | 14 | 4 | 7 | 22 | 6 | M6 | 1/4 | 0.23 | |
| SBPFL204 | 20 | 90 | 71.5 | 67 | 16 | 4 | 9 | 25 | 7 | اماس | 5/16 | 0.26 | |
| SBPFL204-12 | 3/4 | 90 | 71.5 | 67 | 16 | 4 | 9 | 25 | 7 | اماس | 5/16 | 0.26 | |
| SBPFL205 | 25 | 95 | 76 | 71 | 18 | 4 | 9 | 27 | 7.5 | M8 | 5/16 | 0.35 | |
| SBPFL205-14 | 7/8 | 95 | 76 | 71 | 18 | 4 | 9 | 27 | 7.5 | M8 | 5/16 | 0.35 | |
| SBPFL205-15 | 15/16 | 95 | 76 | 71 | 18 | 4 | 9 | 27 | 7.5 | M8 | 5/16 | 0.35 | |
| SBPFL205-16 | 1 | 95 | 76 | 71 | 18 | 4 | 9 | 27 | 7.5 | M8 | 5/16 | 0.35 | |
| SBPFL206 | 30 | 113 | 90.5 | 84 | 18 | 5 | 11 | 30 | 8 | M10 | 3/8 | 0.46 | |
| SBPFL206-18 | 1-1/8 | 113 | 90.5 | 84 | 18 | 5 | 11 | 30 | 8 | M10 | 3/8 | 0.46 | |
| SBPFL206-19 | 1-3/16 | 113 | 90.5 | 84 | 18 | 5 | 11 | 30 | 8 | M10 | 3/8 | 0.46 | |
| SBPFL206-20 | 1-1/4 | 113 | 90.5 | 84 | 18 | 5 | 11 | 30 | 8 | M10 | 3/8 | 0.46 | |
| SBPFL207 | 35 | 122 | 100 | 94 | 20 | 5 | 11 | 32 | 8.5 | M10 | 3/8 | 0.73 | |
| SBPFL207-20 | 1-1/4 | 122 | 100 | 94 | 20 | 5 | 11 | 32 | 8.5 | M10 | 3/8 | 0.73 | |
| SBPFL207-21 | 1-5/16 | 122 | 100 | 94 | 20 | 5 | 11 | 32 | 8.5 | M10 | 3/8 | 0.73 | |
| SBPFL207-22 | 1-3/8 | 122 | 100 | 94 | 20 | 5 | 11 | 32 | 8.5 | M10 | 3/8 | 0.73 | |
| SBPFL207-23 | 1-7/16 | 122 | 100 | 94 | 20 | 5 | 11 | 32 | 8.5 | M10 | 3/8 | 0.73 | |
| SBPFL208 | 40 | 147 | 119 | 106 | 23 | 7 | 13.5 | 34 | 9 | M12 | 1/2 | 0.94 | |
| SBPFL208-24 | 1-1/2 | 147 | 119 | 106 | 23 | 7 | 13.5 | 34 | 9 | M12 | 1/2 | 0.94 | |
| SBPFL208-25 | 1-9/16 | 147 | 119 | 106 | 23 | 7 | 13.5 | 34 | 9 | M12 | 1/2 | 0.94 | |
| واحد شماره | دیا | ابعاد (میلی متر) | اندازه پیچ | وزن (کیلوگرم) | ||||||||||
| d | ||||||||||||||
| (در) | (میلی متر) | H | J | L | A | A1 | d1 | N | B1 | S | (میلی متر) | (در) | ||
| SAPFL201 | 12 | 81 | 63.5 | 59 | 14 | 4 | 28.6 | 7 | 28.6 | 6 | M6 | 1/4 | 0.34 | |
| SAPFL201-8 | 1/2 | 81 | 63.5 | 59 | 14 | 4 | 28.6 | 7 | 28.6 | 6 | M6 | 1/4 | 0.34 | |
| SAPFL202 | 15 | 81 | 63.5 | 59 | 14 | 4 | 28.6 | 7 | 28.6 | 6 | M6 | 1/4 | 0.34 | |
| SAPFL202-10 | 5/8 | 81 | 63.5 | 59 | 14 | 4 | 28.6 | 7 | 28.6 | 6 | M6 | 1/4 | 0.34 | |
| SAPFL203 | 17 | 81 | 63.5 | 59 | 14 | 4 | 28.6 | 7 | 28.6 | 6 | M6 | 1/4 | 0.34 | |
| SAPFL203-11 | 11/16 | 81 | 63.5 | 59 | 14 | 4 | 28.6 | 7 | 28.6 | 6 | M6 | 1/4 | 0.34 | |
| SAPFL204 | 20 | 90 | 71.5 | 67 | 16 | 4 | 33.3 | 9 | 31 | 7 | M8 | 5/16 | 0.35 | |
| SAPFL204-12 | 3/4 | 90 | 71.5 | 67 | 16 | 4 | 33.3 | 9 | 31 | 7 | M8 | 5/16 | 0.35 | |
| SAPFL205 | 25 | 95 | 76 | 71 | 18 | 4 | 38.1 | 9 | 31.5 | 7.5 | M8 | 5/16 | 0.42 | |
| SAPFL205-14 | 7/8 | 95 | 76 | 71 | 18 | 4 | 38.1 | 9 | 31.5 | 7.5 | M8 | 5/16 | 0.42 | |
| SAPFL205-15 | 15/16 | 95 | 76 | 71 | 18 | 4 | 38.1 | 9 | 31.5 | 7.5 | M8 | 5/16 | 0.42 | |
| SAPFL205-16 | 1 | 95 | 76 | 71 | 18 | 4 | 38.1 | 9 | 31.5 | 7.5 | M8 | 5/16 | 0.42 | |
| SAPFL206 | 30 | 113 | 90.5 | 84 | 18 | 5 | 44.5 | 11 | 35.7 | 8 | M10 | 3/8 | 0.59 | |
| SAPFL206-18 | 1-1/8 | 113 | 90.5 | 84 | 18 | 5 | 44.5 | 11 | 35.7 | 8 | M10 | 3/8 | 0.59 | |
| SAPFL206-19 | 1-3/16 | 113 | 90.5 | 84 | 18 | 5 | 44.5 | 11 | 35.7 | 8 | M10 | 3/8 | 0.59 | |
| SAPFL206-20 | 1-1/4 | 113 | 90.5 | 84 | 18 | 5 | 44.5 | 11 | 35.7 | 8 | M10 | 3/8 | 0.59 | |
| SAPFL207 | 35 | 122 | 100 | 94 | 20 | 5 | 55.6 | 11 | 38.9 | 8.5 | M10 | 3/8 | 0.9 | |
| SAPFL207-20 | 1-1/4 | 122 | 100 | 94 | 20 | 5 | 55.6 | 11 | 38.9 | 8.5 | M10 | 3/8 | 0.9 | |
| SAPFL207-21 | 1-5/16 | 122 | 100 | 94 | 20 | 5 | 55.6 | 11 | 38.9 | 8.5 | M10 | 3/8 | 0.9 | |
| SAPFL207-22 | 1-3/8 | 122 | 100 | 94 | 20 | 5 | 55.6 | 11 | 38.9 | 8.5 | M10 | 3/8 | 0.9 | |
| SAPFL207-23 | 1-7/16 | 122 | 100 | 94 | 20 | 5 | 55.6 | 11 | 38.9 | 8.5 | M10 | 3/8 | 0.9 | |
| SAPFL208 | 40 | 147 | 119 | 106 | 23 | 7 | 60.3 | 13.5 | 43.7 | 9 | M12 | 1/2 | 1.11 | |
| SAPFL208-24 | 1-1/2 | 147 | 119 | 106 | 23 | 7 | 60.3 | 13.5 | 43.7 | 9 | M12 | 1/2 | 1.11 | |
| SAPFL208-25 | 1-9/16 | 147 | 119 | 106 | 23 | 7 | 60.3 | 13.5 | 43.7 | 9 | M12 | 1/2 | 1.11 | |
مزیت واحدهای مسکن بیضی فولادی SAPFL2/SBPFL2 فشرده شده
1. مقاومت در برابر اصطکاک کم ، مصرف کم مصرف ، راندمان مکانیکی بالا و شروع آسان.
2. اندازه استاندارد ، با قابلیت تعویض ، مناسب برای نصب و حذف و مناسب برای نگهداری است.
3 ساختار جمع و جور ، وزن سبک
4. با دقت بالا ، سرعت بالا ، سایش کم و عمر طولانی.
5. بعضی از یاتاقان ها خود تراز هستند.
6. برای تولید انبوه ، با کیفیت پایدار و قابل اعتماد و راندمان تولید بالا مناسب است.
صنایع قابل اجرا
این نوع یاتاقان ها معمولاً در ماشین آلات حمل و نقل ، ماشین آلات معدن ، تجهیزات ماشین آلات کشاورزی و سایر سناریوها مورد استفاده قرار می گیرند ، می توانند در برابر درجه حرارت بالا و شرایط کار سرعت بالا {0 {مقاومت کنند ، مانند استفاده از یاتاقان های فن در سیستم های چاپ نساجی و سیستم های مخزن رنگرزی.
