تفاوت بین بلبرینگ UCP و UCF چیست؟

وقتی صحبت از دنیای بلبرینگ ها می شود، یاتاقان های UCP و UCF دو اصطلاحی هستند که اغلب در بحث های صنعتی و مکانیکی ظاهر می شوند. به عنوان یک تامین کننده بلبرینگ UCP، تعاملات متعددی با مشتریانی داشته ام که به دنبال شفافیت در مورد تفاوت بین این دو نوع بلبرینگ هستند. در این وبلاگ، پیچیدگی‌های یاتاقان‌های UCP و UCF را بررسی می‌کنم و ویژگی‌ها، کاربردها و ویژگی‌های عملکرد منحصربه‌فرد آن‌ها را برجسته می‌کنم.

درک اصول: بلبرینگ های UCP و UCF چیست؟

یاتاقان های UCP و UCF متعلق به دسته یاتاقان های سوار شده هستند که واحدهای از پیش مونتاژ شده ای متشکل از یک یاتاقان و یک محفظه هستند. این واحدها برای ساده سازی فرآیند نصب و پشتیبانی از شفت های چرخان در ماشین آلات مختلف طراحی شده اند.

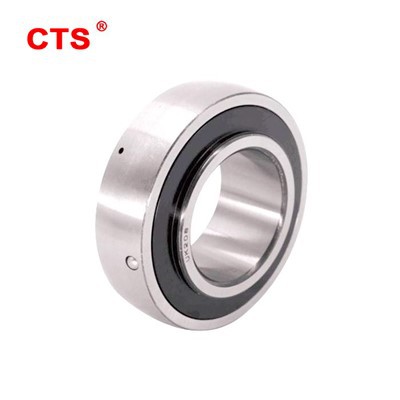

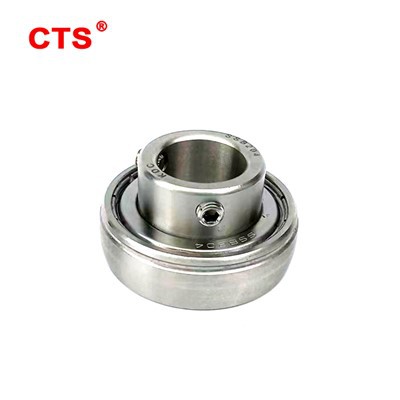

"U" در هر دو UCP و UCF مخفف "insert bearing" است که نوعی بلبرینگ یا غلتک با قطر بیرونی کروی است. این شکل کروی به یاتاقان اجازه می دهد تا در داخل محفظه خود تراز شود و هرگونه ناهماهنگی بین شفت و محفظه را جبران کند.

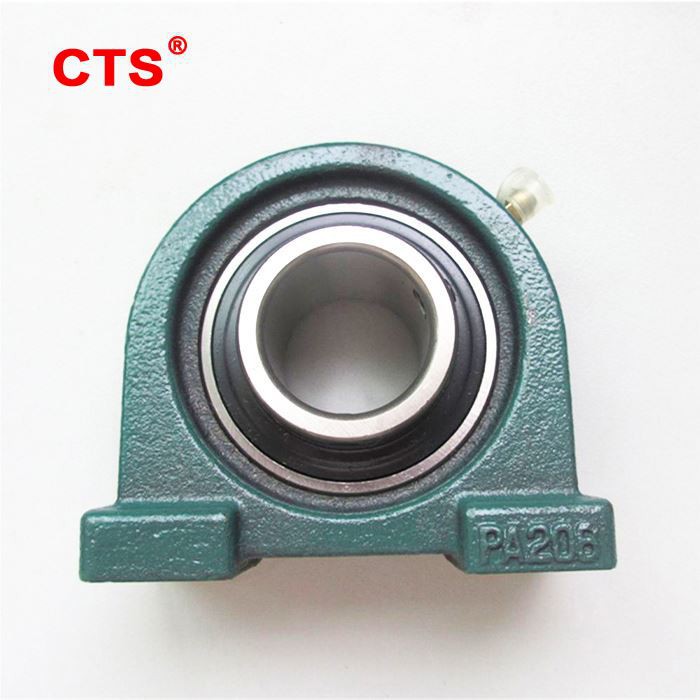

"CP" در UCP به محفظه بلوک بالشی اشاره دارد. محفظه های بلوک بالشی معمولاً مستطیل شکل هستند و دارای یک یاتاقان واحد هستند. آنها برای پشتیبانی از شفت از پایین طراحی شده اند و معمولاً در برنامه هایی که شفت افقی است استفاده می شود. می توانید اطلاعات بیشتری در موردضربه خورده - پایه بلوک های بالشدر وب سایت ما

از سوی دیگر، "CF" در UCF مخفف یک مسکن فلنجی است. محفظه های فلنج دار دارای فلنج هستند که یک لبه یا یقه صاف و بیرون زده است. فلنج گزینه های نصب اضافی و پایداری را فراهم می کند، به خصوص در کاربردهایی که شفت عمودی یا در زاویه است. مامحفظه بلبرینگ فلنج مربعینمونه ای عالی از این نوع مسکن است.

تفاوت های طراحی و ساخت

طراحی مسکن

واضح ترین تفاوت بین بلبرینگ های UCP و UCF در طراحی محفظه آنها نهفته است. محفظه های بلوک بالشی UCP دارای طراحی ساده و روباز هستند که امکان دسترسی آسان به قسمت یاتاقان را فراهم می کند. این طرح برای کاربردهایی که تعمیر و نگهداری و بازرسی مکرر هستند ایده آل است. این محفظه معمولاً از چدن، فولاد یا ترموپلاستیک ساخته می شود که بستگی به نیازهای کاربرد دارد.

با این حال، محفظه های فلنج دار UCF دارای طراحی پیچیده تری با فلنجی هستند که در اطراف محیط محفظه امتداد می یابد. فلنج می تواند اشکال مختلفی مانند مربع، گرد یا بیضی داشته باشد و برای نصب واحد یاتاقان بر روی یک سطح صاف استفاده می شود. این طراحی به خصوص در کاربردهایی که بارهای شعاعی یا محوری بالایی وجود دارد، پایداری و پشتیبانی بهتری را فراهم می کند.

گزینه های نصب

بلبرینگ‌های بلوک بالشی UCP معمولاً با استفاده از پیچ‌هایی که از سوراخ‌های پایه محفظه عبور می‌کنند، روی یک سطح صاف نصب می‌شوند. این روش نصب برای شفت های افقی مناسب است و یک تکیه گاه پایدار برای شفت فراهم می کند.

از طرف دیگر بلبرینگ های فلنجی UCF گزینه های نصب همه کاره تری را ارائه می دهند. آنها را می توان با استفاده از پیچ و مهره هایی که از سوراخ های موجود در فلنج عبور می کنند روی یک سطح صاف نصب کرد یا می توان آنها را مستقیماً با استفاده از فلنج به عنوان سطح نصب روی قسمت ماشین نصب کرد. این امر باعث می‌شود که یاتاقان‌های UCF برای کاربردهایی که شفت عمودی یا زاویه دار هستند، انتخابی محبوب باشد.

تفاوت عملکرد و کاربرد

بار - ظرفیت حمل

ظرفیت تحمل بار یاتاقان های UCP و UCF بسته به اندازه و طراحی محفظه و قسمت یاتاقان می تواند متفاوت باشد. به طور کلی، یاتاقان های فلنج دار UCF نسبت به بلبرینگ های بلوک بالشی UCP ظرفیت باربری بالاتری دارند، به خصوص در کاربردهایی که بارهای شعاعی یا محوری بالایی وجود دارد. فلنج روی محفظه UCF پشتیبانی و پایداری بیشتری را فراهم می کند که به بلبرینگ اجازه می دهد بارهای بیشتری را تحمل کند.

سرعت و دقت

از نظر سرعت و دقت، هر دو بلبرینگ UCP و UCF را می توان در طیف گسترده ای از کاربردها استفاده کرد. با این حال، یاتاقان‌های بلوک بالشی UCP اغلب در کاربردهایی که نیاز به چرخش با سرعت بالا است، ترجیح داده می‌شوند، زیرا طراحی ساده آن‌ها اجازه اصطکاک کمتر و اتلاف گرما را بهتر می‌دهد. از طرف دیگر، یاتاقان های فلنجی UCF برای کاربردهایی که به دقت و پایداری بالایی نیاز است، مانند ماشین ابزار و رباتیک، مناسب تر هستند.

برنامه های کاربردی

یاتاقان های بلوک بالشی UCP معمولاً در انواع کاربردهای صنعتی از جمله نوار نقاله، ماشین آلات کشاورزی و تجهیزات پردازش مواد غذایی استفاده می شوند. طراحی ساده و نصب آسان آنها را به گزینه ای محبوب برای این نوع برنامه ها تبدیل کرده است.

از طرف دیگر، یاتاقان های فلنجی UCF اغلب در کاربردهایی که شفت عمودی یا زاویه دار است، مانند پمپ ها، فن ها و کمپرسورها استفاده می شود. فلنج روی محفظه پشتیبانی و پایداری اضافی را فراهم می کند که در این نوع کاربردها ضروری است. شما همچنین می توانید کاوش کنیدواحد باربری را برداریدبرای کاربرد بیشتر - راه حل های خاص.

مزایا و معایب

بلبرینگ UCP

مزایا:

• نصب و نگهداری آسان به دلیل طراحی باز - بالای محفظه بلوک بالش.
• مناسب برای کاربردهای با سرعت بالا به دلیل اصطکاک کم و اتلاف حرارت خوب.
• راه حل مقرون به صرفه برای بسیاری از کاربردهای صنعتی.

معایب:

• ظرفیت بار محدود در مقایسه با یاتاقان های UCF، به ویژه در کاربردهایی با بارهای شعاعی یا محوری بالا.
• برای کاربردهایی که شفت عمودی یا در زاویه بدون پشتیبانی اضافی است مناسب نیست.

بلبرینگ UCF

مزایا:

• ظرفیت حمل بار بیشتر به دلیل طراحی محفظه فلنجی.
• گزینه های نصب همه کاره، آنها را برای طیف گسترده ای از کاربردها، از جمله شفت های عمودی و زاویه دار مناسب می کند.
• ثبات و دقت بهتر، که در کاربردهایی مانند ماشین ابزار و روباتیک ضروری است.

معایب:

• طراحی پیچیده تر و هزینه بالاتر در مقایسه با یاتاقان های UCP.
• دسترسی به قسمت یاتاقان برای نگهداری و بازرسی به دلیل طراحی محفظه فلنجی مشکل است.

انتخاب درست

هنگام انتخاب بین بلبرینگ UCP و UCF، مهم است که الزامات خاص برنامه خود را در نظر بگیرید. در اینجا عواملی وجود دارد که باید در نظر داشته باشید:

• الزامات بار: اگر برنامه شما شامل بارهای شعاعی یا محوری زیاد است، بلبرینگ های فلنج دار UCF ممکن است انتخاب بهتری باشند. با این حال، اگر بارها نسبتاً کم باشند، بلبرینگ های بلوک بالشی UCP می توانند راه حلی مقرون به صرفه ارائه دهند.
• جهت شفت: اگر شفت شما افقی است، بلبرینگ بلوک بالشی UCP گزینه مناسبی است. برای شفت های عمودی یا زاویه دار، بلبرینگ های فلنج دار UCF مناسب تر هستند.
• سرعت و دقت: در صورت نیاز به چرخش با سرعت بالا، بلبرینگ های UCP ترجیح داده می شوند. برای کاربردهایی که نیاز به دقت و پایداری بالایی دارند، بلبرینگ‌های UCF مناسب‌تر هستند.
• تعمیر و نگهداری و نصب: اگر دسترسی آسان به درج یاتاقان برای نگهداری و بازرسی مهم است، بلبرینگ های UCP راه حلی هستند. با این حال، اگر واحد یاتاقان باید به طور ایمن روی یک سطح صاف نصب شود، بلبرینگ های UCF ممکن است مناسب تر باشند.

نتیجه گیری

در نتیجه، بلبرینگ‌های UCP و UCF هر دو جزء ارزشمند در دنیای ماشین‌آلات صنعتی هستند. در حالی که آنها برخی از شباهت ها، مانند استفاده از یاتاقان های درج و توانایی خود تراز شدن را دارند، از نظر طراحی بدنه، گزینه های نصب، عملکرد و کاربرد تفاوت های مشخصی دارند. به عنوان یک تامین کننده بلبرینگ UCP، من اهمیت انتخاب بلبرینگ مناسب برای نیازهای خاص شما را درک می کنم. اگر مطمئن نیستید که کدام نوع بلبرینگ برای برنامه شما مناسب است، توصیه می کنم با ما تماس بگیرید. تیم متخصص ما آماده است تا به شما در تصمیم گیری آگاهانه کمک کند و یاتاقان های با کیفیتی را که نیازهای شما را برآورده می کند در اختیار شما قرار دهد. برای گفتگوی دقیق در مورد نیازهای خود و شروع فرآیند خرید با ما تماس بگیرید.
